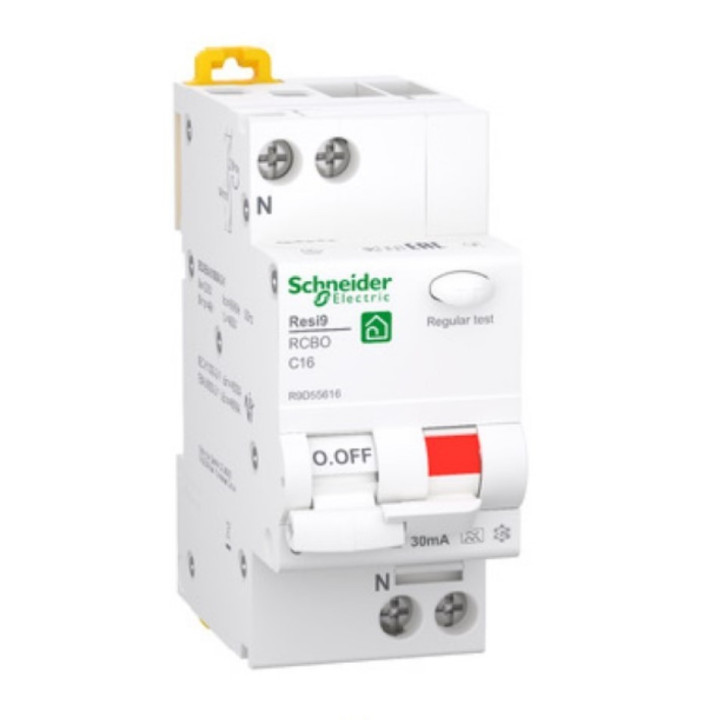

Proudový chránič RCBO Schneider Electric Resi9 R9D01616, 1P+N, 6000A, bílá

Proudový chránič RCBO Schneider Electric Resi9 R9D01616, 1P+N, 6000A, bílá

Resi9 je modulární chránič s nadproudovou ochranou (RCBO). Jedná se o jednopólový + nulový jistič s jmenovitým proudem 16 A a charakteristikou vypínací křivky C. Třída ochrany proti zemnímu úniku je typu A s citlivostí 30 mA. Zpoždění zemního úniku je okamžité. Jmenovitá vypínací schopnost při zkratu (Icn) je až 6000 A dle normy EN/IEC 61009-2-1.

• Zařízení splňuje normu EN/IEC 61009-2-1
• Jmenovité ovládací napětí (Ue) je 230 V AC
• Montáž na DIN lištu

Technické specifikace:

• Popis pólů: 1P + N
• Poloha nulového vodiče: Levá
• Počet chráněných pólů: 1
• Jmenovitý proud [In]: 16 A
• Typ sítě: AC
• Technologie spouštěcí jednotky: Tepelně-magnetická
• Kód křivky: C
• Citlivost zemního úniku: 30 mA
• Zpoždění zemního úniku: Okamžité
• Třída ochrany proti zemnímu úniku: Typ A
• Vypínací schopnost: 6000 A AC 50 Hz dle EN/IEC 61009-2-1
• Umístění doplňkového zařízení v systému: Výstupní
• Síťová frekvence: 50 Hz
• Jmenovité ovládací napětí [Ue]: 230 V AC 50 Hz
• Mez mezního magnetického vypínání: 5...10 x In
• Technologie vypínání zemního úniku: Nezávislá na napětí
• Jmenovité izolační napětí [Ui]: 400 V
• Jmenovité impulsevní [Uimp]: 4 kV
• Průrazný proud: 250 A
• Indikátor polohy kontaktu: Ano
• Typ ovládání: Kolébkový vypínač
• Lokální signalizace: Indikace ZAPNUTO/VYPNUTO
• Způsob montáže: Nacvakávací
• Montážní podpora: DIN lišta
• Montážní rozteč: 9 mm mezi fází a nulákem
• Počet násobků 9 mm: 4
• Výška: 82 mm
• Šířka: 36 mm
• Hloubka: 70,5 mm
• Čistá hmotnost: 186 g
• Barva: Bílá
• Mechanická odolnost: 20 000 cyklů
• Elektrická odolnost: 7 500 cyklů
• Připojovací svorky: Tunelové svorky (horní nebo spodní) - 1...16 mm²
